HT7167.pdf

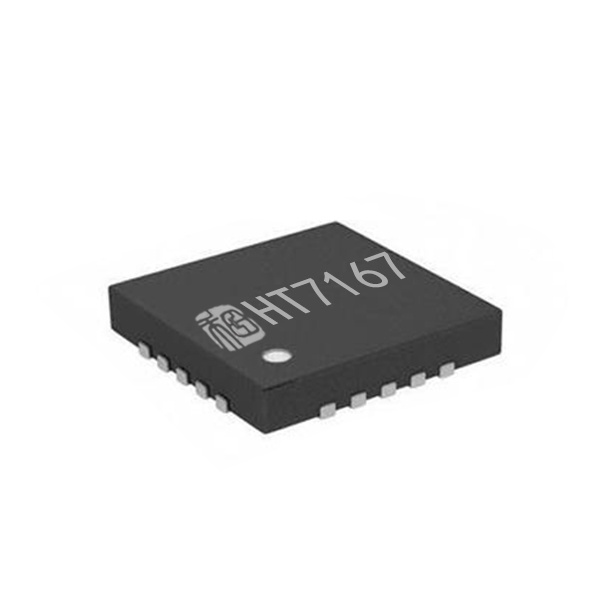

申請樣品HT7167是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7167具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備12A開關電流能力，并且能夠提供13V的輸出電壓。
HT7167采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT7167工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7167的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT7167還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7167集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護
|
特點
|
應用
|
| 產品型號 | 功能介紹 | 封裝形式 | 工作電壓 | 備注 | 兼容型號 |
|---|---|---|---|---|---|
| HT5010 | DAC 24-Bit, 192kHz立體聲D/A轉換器 | MSOP10 | |||
| HT8903 | 異步升壓 9V, 7A高效異步升壓轉換器 | SOP8L-PP | VIN：2.5V-8.5V | ||
| HT7178 | 升壓IC 帶輸出關斷的20V,14A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VPIN：2.7V-20V | ||
| HT71678 | 升壓IC 帶音頻檢測的12A自適應H類同步多段升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-12.2V | ||
| HT7167 | 升壓IC 帶輸出關斷的13V,12A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-13V | ||
| HT7166 | 升壓IC 13V,10A全集成同步升壓轉換器 | SOP8-PP | VIN：2.7V-13V | VOUT：4.5V-13V | |
| HT4832 | 耳放IC 33mW免輸出電容立體聲 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
| HT97220 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
| HT97180 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 1.6 - 4.8V | ||
| HT97230 | 耳放IC 帶有3D環繞和低音增強的125mW免輸出耦合電容 立體聲線路驅動器 | QFN24L-PP 4mm*4mm | 2.5 - 5.5V | ||
| HT511 | 數字功放 2.8W I2S 輸入單聲道D類音頻功率放大器 | TSSOP20, QFN20 | 2.5 - 6.5V | ||
| HT560 | 數字功放 30W立體聲D類I2S輸入音頻功放 | QFN36-P | 4.5 - 26V | ||
| HT8691 | AB/D類音頻功放 7.0W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
| HT8691R | AB/D類音頻功放 11W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
| HT8692 | AB/D類音頻功放 9.0W內置BOOST升壓和防破音功能 | SOP16L-PP | 2.5 - 5.5V | ||
| HT8698 | AB/D類音頻功放 2×4.75W內置BOOST升壓/防破音功能 | TSSOP20L-PP | 2.5 - 5.5V | ||
| HT8699 | AB/D類音頻功放 2×5.5W內置BOOST升壓 | SOP16L-PP | 2.5 - 5.5V | ||
| HT8312 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓，防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V | ||
| HT8320 | AB/D類音頻功放 2×4.5W 內置高效自適應雙電荷泵升壓，防削頂失真功能 | TSSOP24-PP | 2.7 - 5.5V | ||
| HT8311 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓，防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V |
