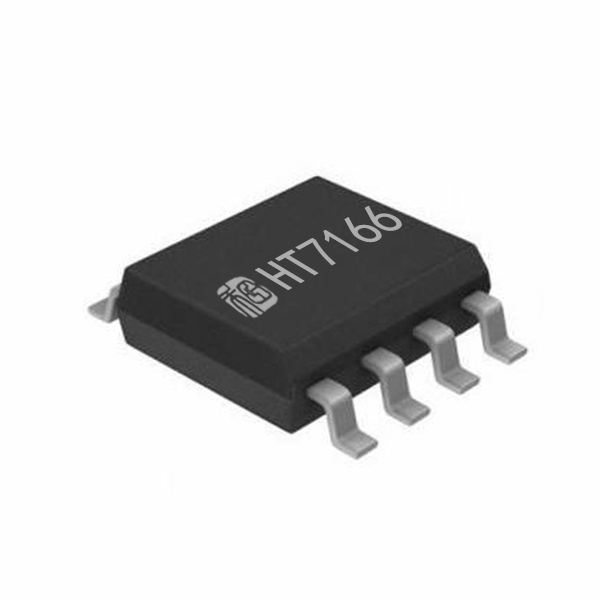

HT7166

13V,10A全集成同步升壓轉換器

HT7166是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。

HT7166具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。

HT7166采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT7166工作在PWM 模式。在輕負載條件下，該器件工作在一種可提高效率的PFM模式。

此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。

特點

輸入電壓范圍VIN：2.7V-13V
輸出電壓范圍VOUT：4.5V-13V
內部固定峰值電流：10A
高轉換效率：

93% (VIN = 7.4V, VOUT=12V, IOUT =3A)

92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
脈頻調制（PFM）方式
低關斷功耗，關斷電流1uA
內部固定開關頻率
內部固定軟啟動
輸出過壓 (14V)、逐周期過流、熱關斷等保護
SOP8-PP，無鉛封裝

應用

您可能對以下產品感興趣

產品型號	功能介紹	封裝形式	工作電壓	備注
MIX6201	電源管理芯片 Boost Controller Vin：3.0-7.0 ＜10A 外置MOS 輸出：VDD-24	SOT23-6	3.0 - 7.0V	效率95%
MIX6003	電源管理芯片 4.5A boost Vin:3.0 - 6.5 V 輸出電壓：VDD-7V 典型運用功率5-10W	SOT23-6	3.0 - 6.0V	效率92%
MIX6001	電源管理芯片 6A boost Vin:3.0 - 7.0 V 輸出電壓：Vdd-8V 典型功率5-12W	ESOP8	3.0 - 6.0V	效率92%
HT8903	異步升壓 9V, 7A高效異步升壓轉換器	SOP8L-PP	VIN：2.5V-8.5V
HT7178	升壓IC 帶輸出關斷的20V,14A全集成同步升壓轉換器	DFN20L，4.5mm*3.5mm	VPIN：2.7V-20V
HT71678	升壓IC 帶音頻檢測的12A自適應H類同步多段升壓轉換器	DFN20L，4.5mm*3.5mm	VIN：2.7V-12.2V
HT7167	升壓IC 帶輸出關斷的13V,12A全集成同步升壓轉換器	DFN20L，4.5mm*3.5mm	VIN：2.7V-13V
HT7166	升壓IC 13V,10A全集成同步升壓轉換器	SOP8-PP	VIN：2.7V-13V	VOUT：4.5V-13V
