1：概述

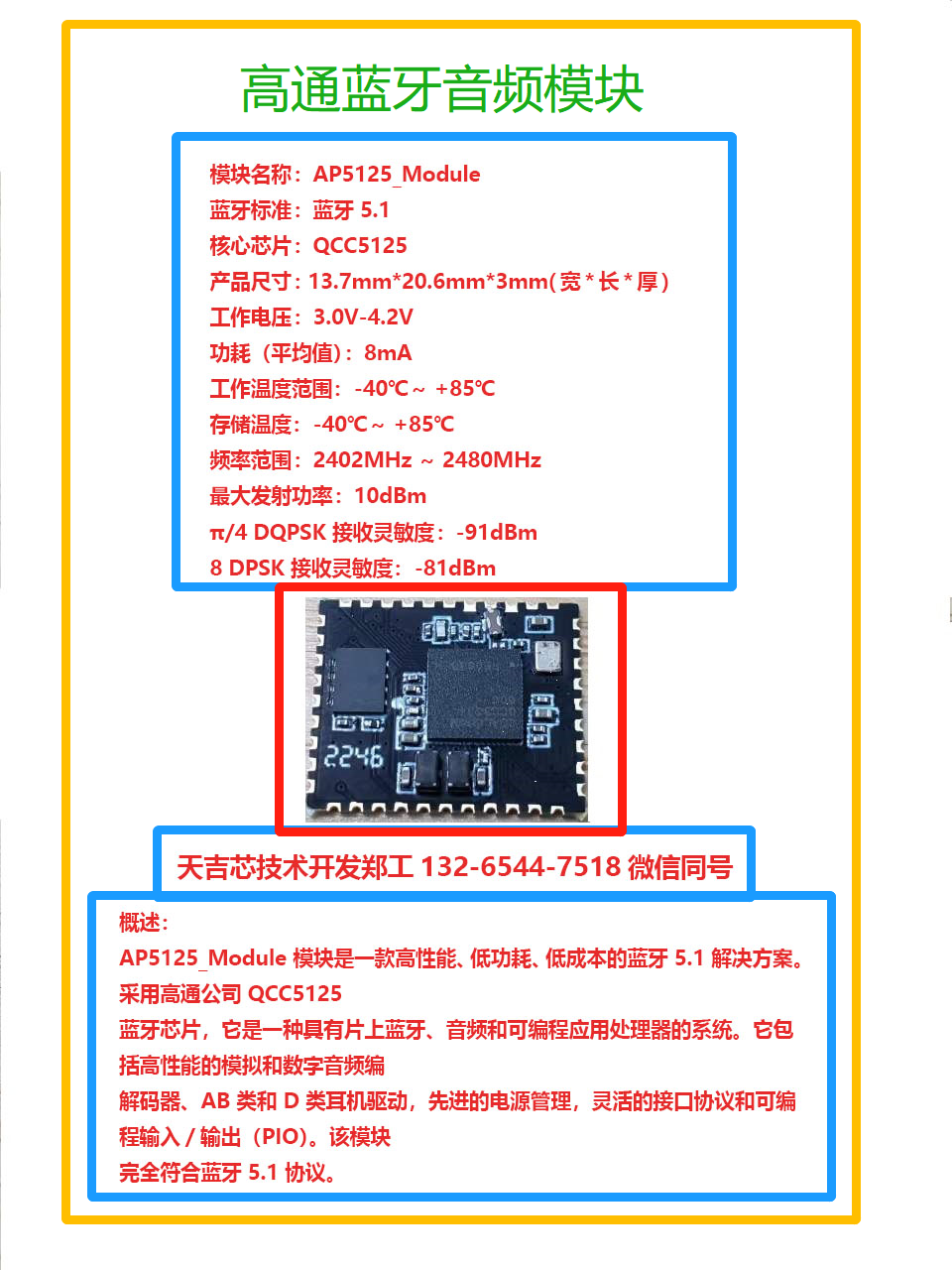

AP5125_Module 模塊是一款高性能、低功耗、低成本的藍牙 5.1 解決方案。采用高通公司 QCC5125
藍牙芯片，它是一種具有片上藍牙、音頻和可編程應用處理器的系統。它包括高性能的模擬和數字音頻編
解碼器、AB 類和 D 類耳機驅動，先進的電源管理，靈活的接口協議和可編程輸入/輸出（PIO）。該模塊
完全符合藍牙 5.1 協議。
2：特點及應用
特點
■藍牙 5.1 協議
■射頻功率級別 II 級
■包含傳統藍牙模式和低功耗藍牙模式 BLE
■四核處理器架構
■高性能 Bluetooth?立體聲音頻 Soc
■雙核 Qualcomm?Kaliimba DSP 音頻系統
■32/80MHz 應用開發處理器
■內置 16Mb 閃存，擴展接口可外接最大 64Mb SPI 閃存
■高性能 24 位立體聲音頻接口
■數字和模擬話筒接口
■串行接口：UART、(l2C/SPI）、USB 2.0
■192kHz 24 位 I2S 和 SPDIF 接口，支持本地 MCLK
■采用高通最新的 CVC8.0 語音增強技術實行降噪及回音消除
■支持 A2DP1.2，AVRCP1.4，HFP1.6（包含支持 WBS 和 mSBC），HSP1.2 等
■內置 16 位立體聲編解碼器，數模轉換信噪比 95dBAirPoNetworks Technology / AP5125
3
■支持 Qualcomm TrueWireless 立體聲和 Qualcomm TrueWireless 立體聲增強
■集成電池充電器
■差分輸出模式，支持 AB 類、D 類(默認 Class AB)
■支持 SBC，AAC，aptX, aptX-Adaptive，aptX-LL，aptX-HD，aptX-Adaptive, LHDC，
LDAC 等多種音頻傳輸格式
注 1：本模塊 CVC8.0 通話功能需要單獨支付 Qualcomm 相關的 license 費用
2：本模塊 aptX aptX-Adaptive aptx-LL aptx-HD aptX-Adaptive 需要支付 Qualcomm 相關
license 費用
3：LHDC 需要支付相關 license 費用，可協助申請 Hi-Res Wireless 小金標
4：LDAC 不含 Hi-Res Wireless 小金標 license 費用
■支持 USB Audio 功能，采樣率最高 24Bit 96K
應用
■高品質頂級立體聲無線耳機
■高保真音箱、音響
■電視無線音響系統
■游戲耳機
■便攜式藍牙立體聲揚聲器
■藍牙汽車影音
優勢
■支持 I2S SPDIF 輸出
■藍牙傳輸支持 aptX-HD (24 位 48K 采樣率)協議，aptX-Adaptive (高通藍牙自適應協議，可以適
配游戲場景和高品質音樂播放場景) LHDC（24 位 96K 采樣率）LDAC (最高 32 位 96K 采樣率)
