MIX3906 差分 防破.pdf
申請樣品MIX3906是一款內置升壓功能的高效率、無濾波器雙通道帶防破音功能F類音頻功率放大器。
MIX3906的差分輸入架構有效地提高了對RF噪聲的抑制能力。防破音功能解決了不同音源輸出幅度不一致的問題,同時帶來不失真的完美音樂享受。無需濾波器的PWM調制結構及增益內置方式減少了外部元件、PCB面積和系統成本,并簡化了設計。內置升壓模塊的設計,使得輸出功率保持恒定。高達90%的效率,快速啟動時間和纖小的封裝尺寸使得MIX3906成為藍牙音箱和其他便攜式音頻產品的最佳選擇。
MIX3906具有關斷功能,極大的延長系統的待機時間。過熱保護功能增強系統的可靠性。POP聲抑制功能改善了系統的聽覺感受,同時簡化系統調試。

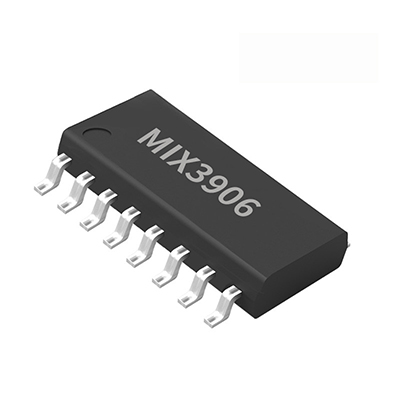

MIX3906采用ESOP16封裝
| 產品型號 | 功能介紹 | 封裝形式 | 工作電壓 | 備注 | 兼容型號 |
|---|---|---|---|---|---|
| MIX6201 | 電源管理芯片 Boost Controller Vin：3.0-7.0 ＜10A 外置MOS 輸出：VDD-24 | SOT23-6 | 3.0 - 7.0V | 效率95% | |
| MIX6003 | 電源管理芯片 4.5A boost Vin:3.0 - 6.5 V 輸出電壓：VDD-7V 典型運用功率5-10W | SOT23-6 | 3.0 - 6.0V | 效率92% | |
| MIX6001 | 電源管理芯片 6A boost Vin:3.0 - 7.0 V 輸出電壓：Vdd-8V 典型功率5-12W | ESOP8 | 3.0 - 6.0V | 效率92% | |
| MIX3301 | F類音頻功放 無濾波器2x3W+10W的2.1通道 | TSSOP28 | 3.0 - 5.0V | 左右通道電源輸入電壓 : 3.0V to 5.0V ? 低音通道電源輸入電壓 : 3.0V to 8.0V | |
| MIX2919 差分 防破 | F類內置免電感升壓功放 ≥3歐 5.5W NCN class-F amplifier with Boost | ESOP10 | 2.5 - 4.5V | ||
| MIX2912 差分 防破 | F類內置免電感升壓功放 ≥3歐 5.5W NCN class-F amplifier with Boost | ESOP16 | 2.5 - 4.5V | ||
| MIX3805 差分 防破 | F類音頻功放 ≥4歐 2 X 8.5W NCN class-F amplifier | ESOP16 | 3.0 - 8.0V | ||
| MIX3018 單端 不防破 | F類音頻功放 ≥4歐 2X3W class-F Amplifier with earphone output | SOP16 | 2.5 - 5.5V | ||
| MIX2808 差分 不防破 | F類音頻功放 ≥2歐 13W calss-F amplifier | ESOP8 | 3.0 - 8.0V | ||
| MIX2807 差分 防破 | F類音頻功放 ≥4歐 8.5W NCN class-F amplifier | ESOP8 | 3.0 - 8.0V | ||
| MIX2051 差分 防破 | F類音頻功放 ≥2歐 6W NCN class-F amplifier | ESOP8 | 2.8 - 5.5V | ||
| MIX2061 單端 防破 | F類音頻功放 ≥2歐 6W calss-F amplifier | ESOP8 | 2.5 - 5.5V | ||
| MIX2029 單端 不防破 | F類音頻功放 ≥2歐 7W calss-F amplifier | ESOP8 | 2.5 - 6.0V | ||
| MIX2018A / E 單端 不防破 | F類音頻功放 ≥2歐 5W calss-F amplifier | ESOP8 | 2.5 - 5.0V | ||
| MIX2039 單端 不防破 | F類音頻功放 ≥2歐 5W calss-F amplifier | ESOP8 | 2.5 - 5.0V | ||
| MIX2015A 單端 不防破 | F類音頻功放 ≥2歐 6W calss-F amplifier | ESOP8 | 2.5 - 5.0V | ||
| MIX2008 | F類音頻功放 3W calss-F amplifier | SOP8 | 2.5 - 5.5V | ||
| MIX3906 差分 防破 | F類內置升壓功放 ≥3歐 2 X 5W NCN class-F amplifier with Boost | ESOP16 | 3.2 - 6.0V | ||
| MIX3901 差分 防破 | F類內置升壓功放 ≥4歐 2 X 6W NCN class-F amplifier with Boost | TSSOP24 | 3.0 - 6.0V | ||
| MIX2915 差分 防破 | F類內置升壓功放 ≥3歐 9W NCN class-F amplifier with Boost | ESOP16 | 3.0 - 6.0V |
