HT560是一款高效I2S輸入D類立體聲音頻功率放大器。HT560可選硬件或者軟件I2C控制。在BTL模式,能夠提供2*30W/8Ω功率輸出;在PBTL模式,能夠提供75W/4Ω功率輸出。
HT560具有過溫限幅功能,當芯片內部溫度達到過溫限幅點,HT560自動降低增益,使其IC能夠連續播放而不間斷。另外,HT560具有功率限制功能,一種是限幅功能,在輸出端限制一定的輸出幅度,使其不損壞喇叭。另一種為AGC防削頂失真功能,開啟后,可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
此外,HT560內置關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
|
應用
|
產品型號 | 功能介紹 | 封裝形式 | 工作電壓 | 備注 | 兼容型號 |
---|---|---|---|---|---|
HT5010 | DAC 24-Bit, 192kHz立體聲D/A轉換器 | MSOP10 | |||
HT8903 | 異步升壓 9V, 7A高效異步升壓轉換器 | SOP8L-PP | VIN:2.5V-8.5V | ||
HT7178 | 升壓IC 帶輸出關斷的20V,14A全集成同步升壓轉換器 | DFN20L,4.5mm*3.5mm | VPIN:2.7V-20V | ||
HT71678 | 升壓IC 帶音頻檢測的12A自適應H類同步多段升壓轉換器 | DFN20L,4.5mm*3.5mm | VIN:2.7V-12.2V | ||
HT7167 | 升壓IC 帶輸出關斷的13V,12A全集成同步升壓轉換器 | DFN20L,4.5mm*3.5mm | VIN:2.7V-13V | ||
HT7166 | 升壓IC 13V,10A全集成同步升壓轉換器 | SOP8-PP | VIN:2.7V-13V | VOUT:4.5V-13V | |

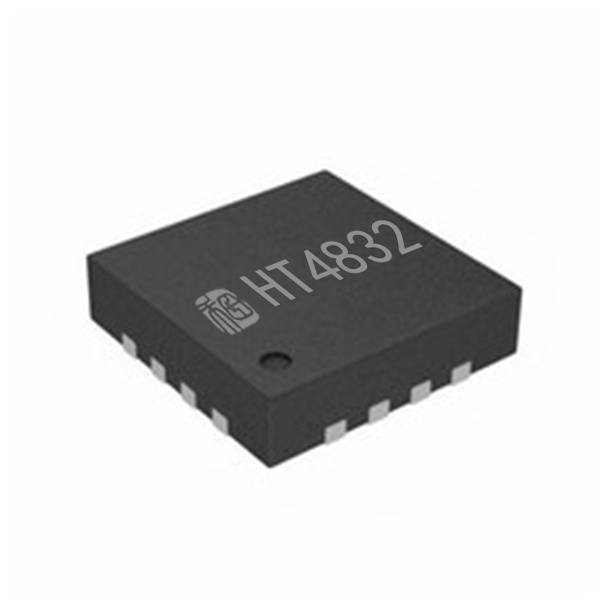

HT4832 | 耳放IC 33mW免輸出電容立體聲 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
HT97220 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
HT97180 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 1.6 - 4.8V | ||
HT97230 | 耳放IC 帶有3D環繞和低音增強的125mW免輸出耦合電容 立體聲線路驅動器 | QFN24L-PP 4mm*4mm | 2.5 - 5.5V | ||
HT511 | 數字功放 2.8W I2S 輸入單聲道D類音頻功率放大器 | TSSOP20, QFN20 | 2.5 - 6.5V | ||
HT560 | 數字功放 30W立體聲D類I2S輸入音頻功放 | QFN36-P | 4.5 - 26V | ||
HT8691 | AB/D類音頻功放 7.0W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
HT8691R | AB/D類音頻功放 11W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
HT8692 | AB/D類音頻功放 9.0W內置BOOST升壓和防破音功能 | SOP16L-PP | 2.5 - 5.5V | ||
HT8698 | AB/D類音頻功放 2×4.75W內置BOOST升壓/防破音功能 | TSSOP20L-PP | 2.5 - 5.5V | ||
HT8699 | AB/D類音頻功放 2×5.5W內置BOOST升壓 | SOP16L-PP | 2.5 - 5.5V | ||
HT8312 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓,防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V | ||
HT8320 | AB/D類音頻功放 2×4.5W 內置高效自適應雙電荷泵升壓,防削頂失真功能 | TSSOP24-PP | 2.7 - 5.5V | ||
HT8311 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓,防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V |
